GE DM5E超聲波測厚儀和奧林巴斯27MG超聲波測厚儀區別
發布時間： 2015-03-04 作者：上海洪富儀器儀表有限公司 來源：上海洪富儀器儀表有限公司 點擊次數： 次GE DM5E超聲波測厚儀和奧林巴斯27MG超聲波測厚儀區別
1.DM5E有三款型號可選DM5E基本型，DM5E標準型，DM5E高級型。
2.DM5E標準型和高級型具有穿透涂層測厚度的功能
3.27MG價格相對便宜
根據可需求選相應的型號。歡迎來電咨詢
021-56615302DM5E基本型DM5EDL高級型DM5E標準型測厚儀【GE檢測】
DM5E 系列是GE傳感與檢測科技推出的一代便攜式腐蝕監測超聲波測厚儀。它大大改進了先前腐蝕測厚儀的性能，在正常溫度以及高溫時擁有更佳的厚度測量穩定性和可重復性。它可在惡劣的工作環境下運行，進行油氣以及石化和發電行業的管道、壓力容器及儲罐的壁厚測量。
DM5E超聲波測厚儀系列包括三種型號，分別為：
基本型-DM5E G(原DM5E Basic型號）
DM5E G外殼堅固，它采用人機工程學設計，包括連續工作 60小時的AA蓄電池在內，重量?jī)H為223g，操作由一只手通過用戶友好型界面完成。采用密封、水密且防塵的薄膜式鍵盤，配有少的功能鍵和方向鍵。通過菜單導航讓操作簡單而直觀?；緳C(jī)型包括小/值捕獲、B 掃描、報警以及差值厚度測量模式等多種功能。
標準型-DM5E
DM5E超聲波測厚儀包含了DM5E G 的所有功能，同時提供Dual-Multi模式 --即測量穿過涂層的操作模式，在被測物表面有油漆時，無需去除油漆而測量材料的凈厚度。該工作模式已運用于DM4系列的測厚儀，在通過涂層測量金屬厚度方面作用突出。無需去除測量點處的涂層，節省了時間和成本。
存儲型-DM5E DL
DM5E DL與DM5E相似，只是增加了支持網格數據文件格式的內置數據記錄儀。數據記錄儀可容納多達 50,000 個記錄。文件可以通過 Mini USB 通信端口傳輸?shù)絺€(gè)人計算機上。也可以通過宏指令將文件直接導成 Microsoft Excel 格式。文件名和注釋的所有字母數字?jǐn)?shù)據直接通過鍵盤輸入。
超聲波測厚儀DM5E G/DM5E/DM5EDL技術參數
測量范圍顯示分辨率聲速測量刷新速率顯示類型厚度值顯示讀數顯示報警設置存儲接口電源溫度尺寸重量0.6～508mm(鐵)，取決于探頭和被測物材質采用Dual-Multi涂層穿透模式時，2.00～127.00mm(涂層厚度范圍0.3mm～2.5mm)默認設置為0.01mm ， 可選擇0.01和0.1mm508～18699m/s可選擇4Hz 或8Hz，24Hz 掃描模式捕捉率高分辨率圖形 LCD，64x128 像素，53.0mmx27.0mm，背光和可調對比度正常視圖模式：5 位，10.6mm高B掃描視圖模式：5 位，2.55mm 高實心或空心數字表示連接或未連接狀態小值和值報警，范圍為0.25 mm～508 mm啟用和關閉報警時，讀數在實心和空心之間變化50,000 個讀數(只適用于DM5EDL測厚儀)Mini-USB 接口(只適用于DM5EDL測厚儀)兩節5號電池，無背光時可使用60小時連續不工作 5、10、15、30 分鐘后自動關閉或始終開啟狀態之間選擇工作溫度：-10～50℃，存儲溫度：-20～60℃138×75×32mm223g
超聲波測厚儀DM5E G/DM5E/DM5EDL常用探頭技術數據
名稱標準探頭超厚探頭超薄小管徑探頭高溫探頭型號DA501DA503DA512DA590界面回波測量范圍1.0～200mm5.0～300mm0.6～60mm20℃時1.0～125mm204℃時1.3～25.4mm回波回波測量范圍3.0～100mm10～150mm3.0～25mm 頻率5MHz2MHz7.5MHz5MHz探頭接觸直徑12mm16.1mm7.5mm12.7mm連續測量工作溫度-10～70℃-10～70℃-20～70℃-20～204℃*5秒鐘內接觸可達590℃注：所示溫度為廠家理想狀態試驗所得，實際溫度會低于此溫度。注意高溫耦合劑的正確使用方法。DM5E基本型DM5EDL高級型DM5E標準型測厚儀【GE檢測】DM5E基本型DM5EDL高級型DM5E標準型測厚儀【GE檢測】DM5E基本型DM5EDL高級型DM5E標準型測厚儀【GE檢測】DM5E基本型DM5EDL高級型DM5E標準型測厚儀【GE檢測】
27MG
超聲測厚儀Olympus 27MG是一款經濟實用的超聲測厚儀，其設計目的是從一側對內部受到腐蝕或侵蝕的金屬管道、箱罐及其它設備進行的測量。這款儀器重量?jī)H為340克，設計符合人體工程學，可以使用單手方便地進行操作。雖然27MG的機身小巧，但是卻具有很多創測量性能，其所使用的檢測技術與我們更高級的測厚儀所使用的技術相同。堅固耐用的27MG使用電池供電，帶有寬大的背光LCD屏幕，屏幕上顯示易于解讀的數字，其以色彩區分功能的鍵區簡單直觀，可以直接訪問很多主要功能。
其標準功能如下：可確保探頭優化性能的自動探頭識別、可提高熱表面材料測量性的自動零位補償、可改進聲衰減性較強材料（如：鑄造金屬）的測量性能的增益調整、差值模式、高/低報警設置，以及可以每秒鐘20個測量值的速度獲取小或厚度值的小值/值模式。
27MG的設計目的是幫助檢測人員和維護工程師對那些內壁容易受到腐蝕的金屬管道、箱罐、梁柱及結構管板的壁厚變化進行監控。超聲測厚儀從被測材料的外側發射聲波，無需損壞工件，即可快速實施性?xún)r(jià)比極高的檢測方案。
探頭
27MG的標準配置帶有經濟實用的D7910雙晶探頭，用戶使用這款探頭可以完成很多基本腐蝕應用的測厚操作。Olympus還備有種類齊全的雙晶探頭系列產品，可以對極薄、極厚的材料，或小直徑管件進行測量。與27MG兼容的Olympus探頭帶有自動探頭識別功能，可通過自動調用默認V聲程校正的方式，優化探頭的性能。

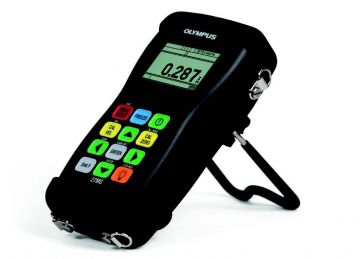

裝有可選橡膠保護套的27MG，保護套上帶有頸掛帶和儀器支架27MG的技術規格
測量 雙晶探頭測量模式 從激勵脈沖后的延遲到個回波之間的時間間隔。 厚度范圍 0.080 mm ～ 635 mm（0.003 in. ～ 25.0 in.）取決于材料、探頭類型、表面條件和溫度。 材料聲速范圍 0.508 mm/μs ～ 18.699 mm/μs（0.020 in./μs ～ 0.7362 in./μs） 分辨率（可選擇） 低：0.1 mm（0.01 in.）
標準：0.01 mm.（0.001 in.）探頭頻率范圍 2.25 MHz ～ 10 MHz（–3 dB） 一般規格 操作溫度范圍 -10 °C ～ 50 °C（14 °F ～ 122 °F） 鍵盤 密封、以色彩區分功能的鍵盤，帶有觸感及聲音反饋 機殼 防撞擊、防水、裝有密封墊的機殼，機殼上的接口密封。設計符合IP65。 外型尺寸（寬 x 高 x 厚） 84.0 mm x 152.4 mm x 39.6 mm（3.31 in. x 6.0 in. x 1.56 in.） 重量 340 g（12 oz） 電源供應 3節AA堿性電池 電池工作時間 電池供電時間一般為150小時；如使用背光，可連續供電30個小時 爆炸性氣氛 可在防火協會規范（NFPA 70）500節I級2分段D組規定的爆炸性氣氛環境中安全操作，并且通過了美軍標準MIL-STD-810F 511.4程序1中規定的測試 標準 設計符合EN15317標準 報警模式 可編程高/低報警設定點，帶有聲音和視覺指示器 顯示 顯示保持/空白模式 測量后顯示保持或空白的屏顯模式 背光 場致發光顯示，可以選擇“開啟”或者“自動開啟” 接收器帶寬 1 MHz ～ 18 MHz（–3 dB） 公制/英制模式 公制或英制單位 顯示語言 英語、法語、德語、西班牙語、意大利語、葡萄牙語、俄語、波蘭語和瑞典語 標準配置
27MG數字式超聲測厚儀
雙晶探頭
AA堿性電池
試塊和耦合劑
便攜箱
手腕帶
用戶手冊，存于CD盤上
簡易入門說明書
測量功能：小值/值模式、差值模式、增益調整凍結模式、自動探頭識別和零位補償
根據您所在地區的不同，標準套裝件可能會有所不同。要了解詳細情況，請聯系您所在地的經銷商。
選購附件
2214E (U8880014)：5階梯試塊，英制單位
2214M (U8880016)：5階梯試塊，公制單位
27MG/RPC (U8780343)：橡膠保護套，帶有頸掛帶和儀器支架
具有自動識別功能的探頭
27MG儀器與我們公司生產的可互換式雙晶探頭系列的所有產品兼容。這些探頭的頻率、直徑及適應溫度的能力各不相同，可滿足幾乎所有應用的要求。
探頭 產品編號 頻率（MHz） 接口 直徑mm（in.） 范圍（鋼材）* mm（in.） 溫度范圍** oC（oF） 線纜 產品編號 D7910 U8454038 5.0 90° 12.7
(0.500)1.00 ～ 254
（0.040 ～ 10.00）0 ～ 50
（32 ～ 122）密封 ˉ D790 U8450002
5.0平直 11.00
(0.434)1.00 ～ 500.00
（0.040 ～ 20.000）
-20 ～ 500
（-5 ～ 932）
密封 ˉ D790-SM U8450009 平直 LCMD-316-5B? U8800353 D790-RL U8450007 90° LCLD-316-5G? U8800330 D790-SL U8450008 平直 LCLD-316-5H U8800331 D791 U8450010 5.0
90° 11.00
(0.434)1.00 ～ 500.00
（0.040 ～ 20.000）-20 ～ 500
（-5 ～ 932）密封 ˉ D791-RM U8450011 5.0 90° 11.00
(0.434)1.00 ～ 500.00
（0.040 ～ 20.000）-20 ～ 400
（-5 ～ 932）LCMD-316-5C U8800345 D792 U8450012 10 平直 7.20
(0.283)0.50 ～ 25.00
（0.020 ～ 1.000）0 ～ 50
（32 ～ 122）密封 ˉ D793 U8450013 90° 密封 ˉ D794 U8450014 5.0 平直 7.20
(0.283)0.75 ～ 50.0
（0.030 ～ 2.000）0 ～ 50
（32 ～ 122）密封
ˉ D797 U8450016 2.0
90° 22.9
(0.900)3.80 ～ 635.00
（0.150 ～ 25.000）-20 ～ 400
（-5 ～ 752）密封 ˉ D797-SM U8450017 平直 LCMD-316-5D U8800355 D7226 U8454013 7.5 90° 8.90
(0.350)0.71 ～ 50.00
（0.028 ～ 2.000）-20 ～ 150
（-5 ～ 300）密封 ˉ D798-LF U8450019 D798 U8450018 7.5 90° 7.20
(0.283)0.71 ～ 50.00
（0.028 ～ 2.000）-20 ～ 150
（-5 ～ 300）密封 ˉ D798-SM U8450020 平直 LCMD-316-5J U8800357 D799 U8450021 5.0 90° 11.00
(0.434)1.00 ～ 500.00
（0.040 ～ 20.000）-20 ～ 150
（-5 ～ 300）密封 ˉ MTD705 U8620225 5.0 90° 5.10
(0.200)1.00 ～ 19.00
（0.040 ～ 0.750）0 ～ 50
（32 ～ 122）LCPD-78-5 U8800332
